Signál OTE – vypnutí FVE při záporných spotových cenách elektřiny

Zařízení sleduje spotové ceny elektřiny krátkodobého denního trhu DT na www.ote-cr.cz a při záporných cenách, sepne výstupní signál pro odpojení FVE.

Popis:

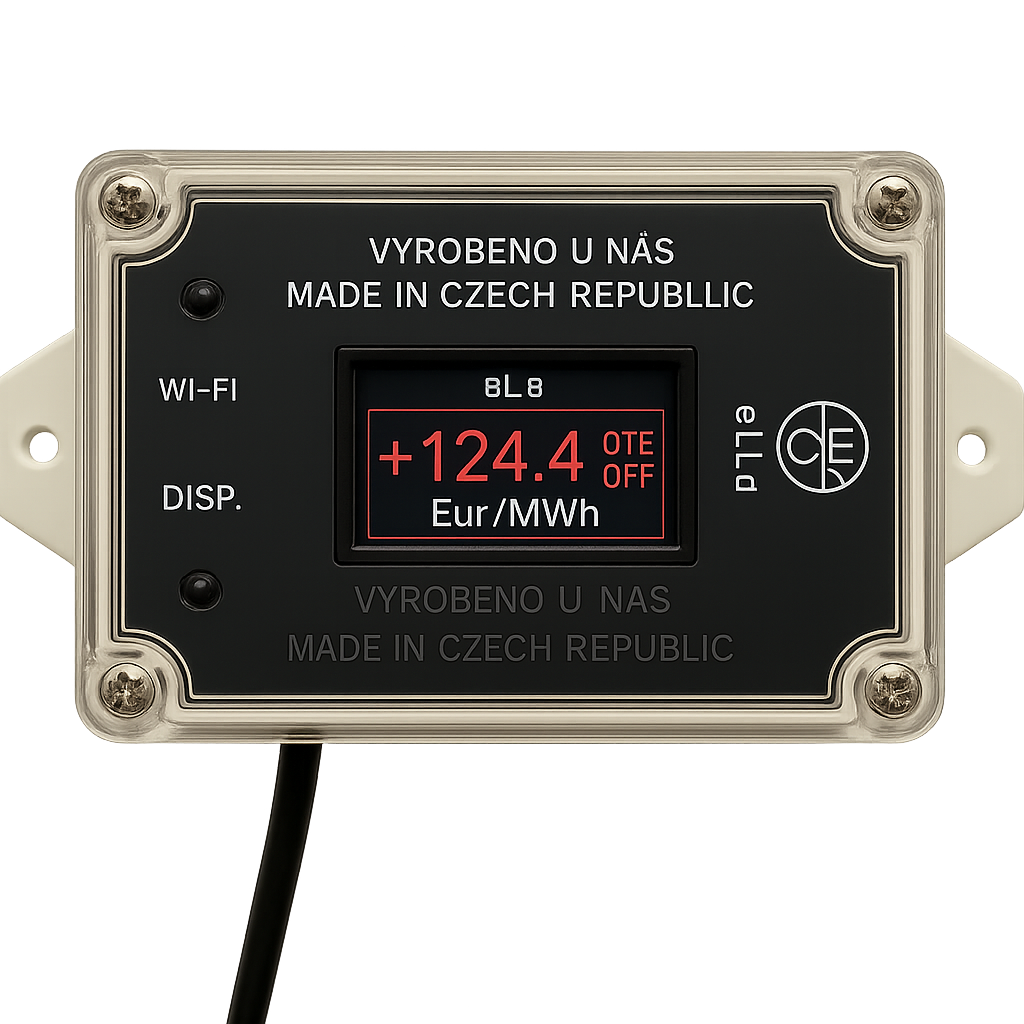

Jednotka eLLa se připojuje ke standardní WiFi 2,4GHz s přístupem do internetu, kde si automaticky stahuje aktuální spotové ceny elektřiny. Při záporné ceně sepne výstupní signál a rozepne při ceně kladné.

Výstupní signál je digitální signál 1/0 0-12V 100mA, zakázkově může být otevřený kolektor tranzistoru, tedy poslouží například pro sepnutí relé, nebo pro přímé ovládání měniče FVE.

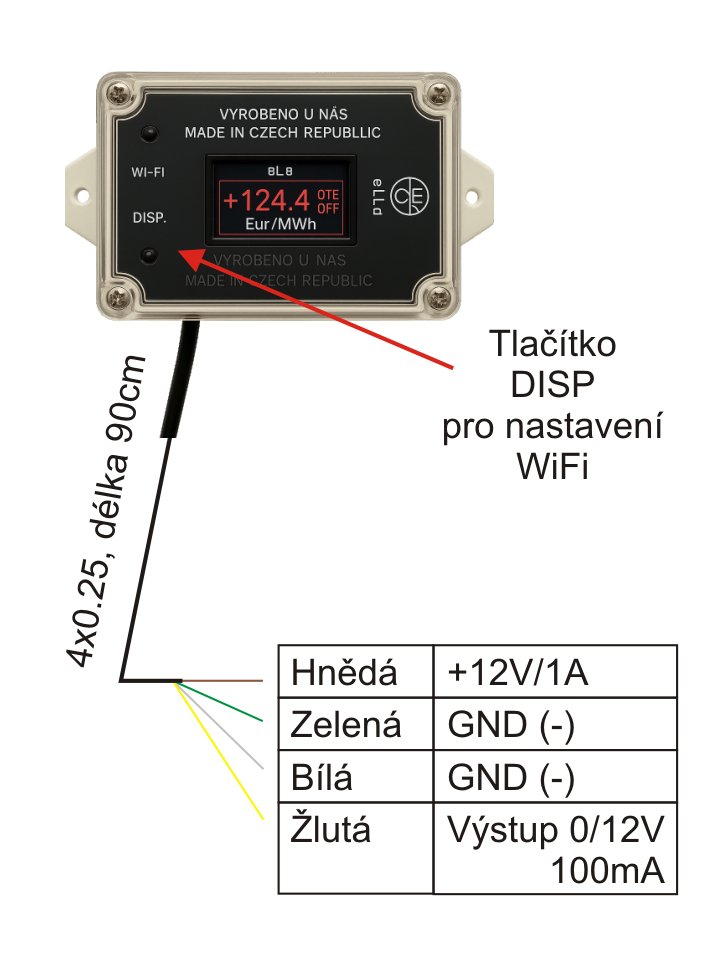

Zapojení:

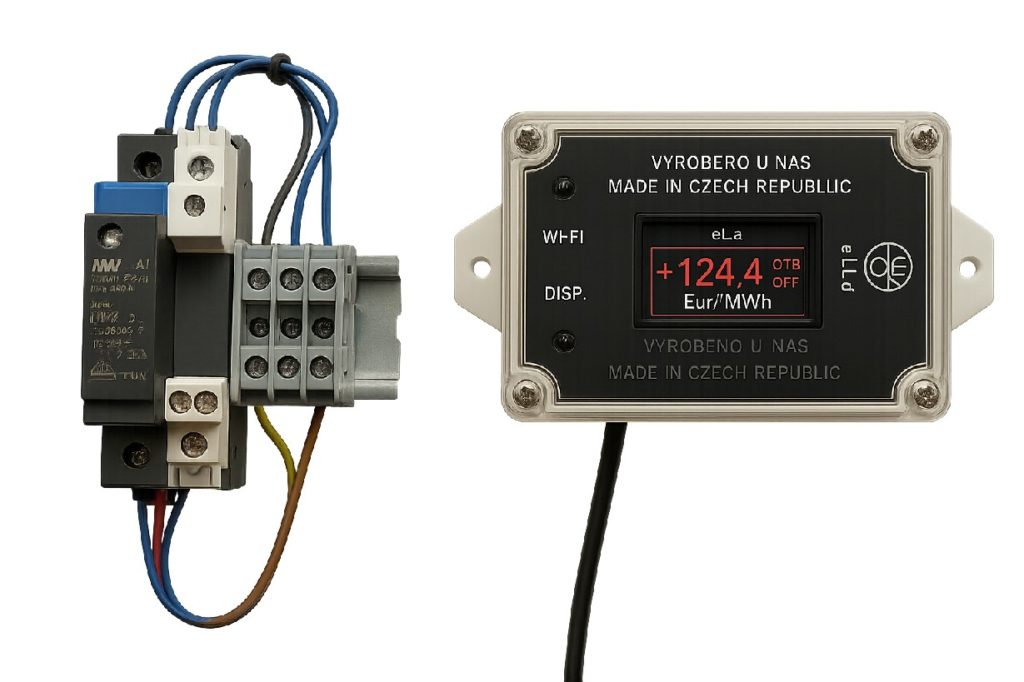

Sestava s relé a spínaným zdrojem 230V/12V:

Technické specifikace WiFi jednotky eLLa:

typ: eLLa-OTE
výstupní signál: 0-12V 100mA, (otevřený kolektor*, relé*)
WiFi 2.4GHz
napájení 12V/0,5A
cena základní jednotky 2 400,- bez DPH

^{*zakázková aplikace}

Obrázky jsou pouze ilustrační. Výsledný produkt se může lišit.

Připojení k WiFi

Tímto postupem připojíte zařízení k WiFi síti

Krok 1

Držte tlačítko DISP na základní desce elektroniky a připojte napájení.
Po rozsvícení displeje pusťte tlačítko DISP.

Krok 2

Nyní je zařízení v režimu AP, kde vysílá vlastní WiFi síť s názvem EllaAP.
Připojte se na ni mobilním telefonem. Výchozí heslo je 12345678.

Další

ilustrační obrázek

Připojení k WiFi

Tímto postupem připojíte zařízení k WiFi síti

Krok 3

Do internetového prohlížeče mobilního telefonu napište adresu zařízení: 192.168.4.1

Krok 4

Nyní stiskněte na údaje viz obr4. Zobrazí se formulář pro zapsání názvu Wifi, na kterou se má zařízení přihlásit, její heslo a v poslední kolonce vzdálený server: 81.95.108.109. Stiskněte tlačítko OK.

Krok 5

Nyní zařízení vypněte a zapněte. Na displeji se zobrazí aktuální hodnota OTE a stav výstupu OC. Tím jste připojeni k Vaší WiFi síťi.

Další

ilustrační obrázek
