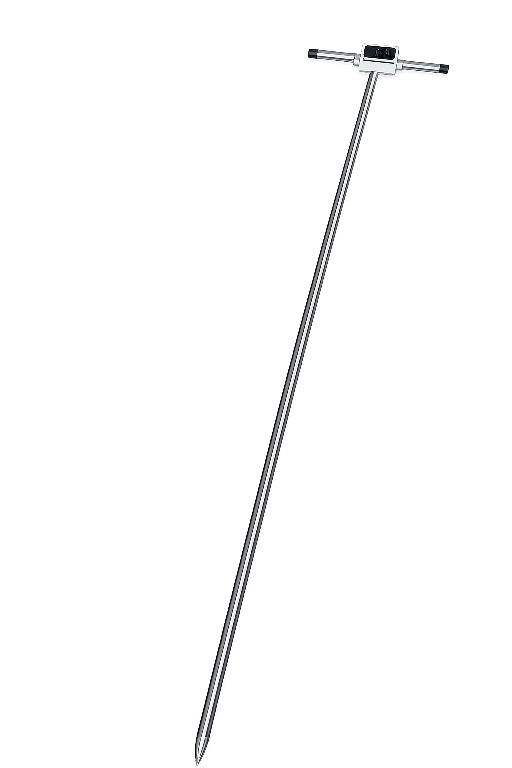

Tyčový teploměr 170cm, 4 sensory teploty, bezdrátový přenos dat ESP-Now
Tyčový teploměr s délkou 170 cm je určen pro přesné měření teploty v různých hloubkách nebo vrstvách prostředí. Díky čtyřem digitálním senzorům umožňuje sledovat teplotní profil například v kompostu, půdě, substrátu, nádržích, silech, skladech biomasy nebo technologických procesech, kde je důležité znát teplotu na více místech současně.

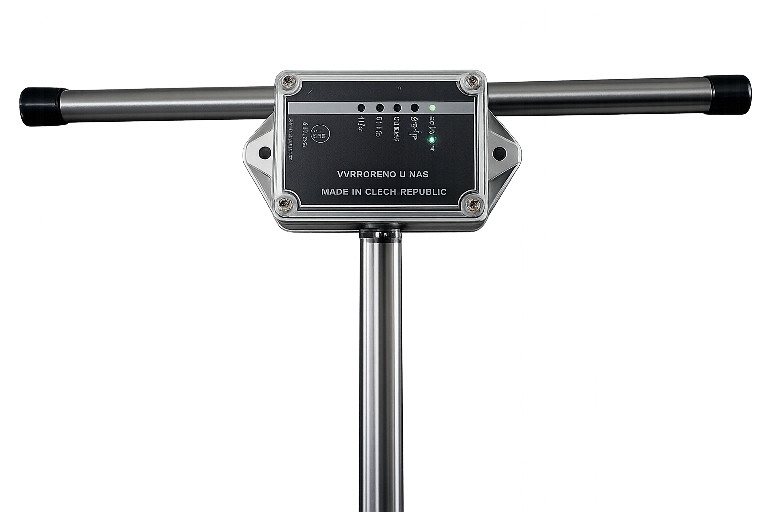

Robustní konstrukce z nerezové oceli zajišťuje dlouhou životnost i při použití ve venkovním nebo vlhkém prostředí. Teploměr využívá spolehlivé digitální senzory DS18B20, které poskytují vysokou přesnost měření v širokém rozsahu teplot.
Naměřená data jsou bezdrátově přenášena pomocí technologie ESP-Now, což umožňuje jejich snadný sběr a další zpracování bez nutnosti kabelového připojení. Zařízení je napájeno nabíjecí baterií typu 18650, která se dobíjí pomocí indukčního nabíjení, takže není nutné otevírat zařízení ani připojovat konektory.
Tyčový teploměr je ideálním řešením pro monitoring teplotních procesů v zemědělství, kompostování, skladování materiálů nebo průmyslových aplikacích.
Hlavní vlastnosti:
- Délka sondy 170 cm pro měření ve větší hloubce
- 4× digitální teplotní senzor DS18B20
- Měření teploty v rozsahu −55 °C až +125 °C
- Přesnost ±0,5 °C v rozsahu −10 °C až +85 °C
- Bezdrátový přenos dat pomocí ESP-Now
- Nerezová měřicí tyč pro dlouhou životnost
- Napájení nabíjecí baterií 18650
- Indukční nabíjení bez konektorů
Technické parametry
- Materiál tyče: nerezová ocel
- Rozměry: 16 × 2 × 1700 mm
- Počet senzorů: 4
- Typ senzorů: DS18B20
- Komunikace: ESP-Now (bezdrátová)
- Napájení: Li-ion 18650, indukční nabíjení
Přijímač teplot z teploměrné tyče:
Jako přijímač dat lze použít jakýkoliv hardware ESP32 s využitím ESP-Now, nebo lze využít námi nabízené varianty níže.
Přijímač je spárovaný s dodávanou teploměrnou tyčí, ze které zachytává odesílaná data.

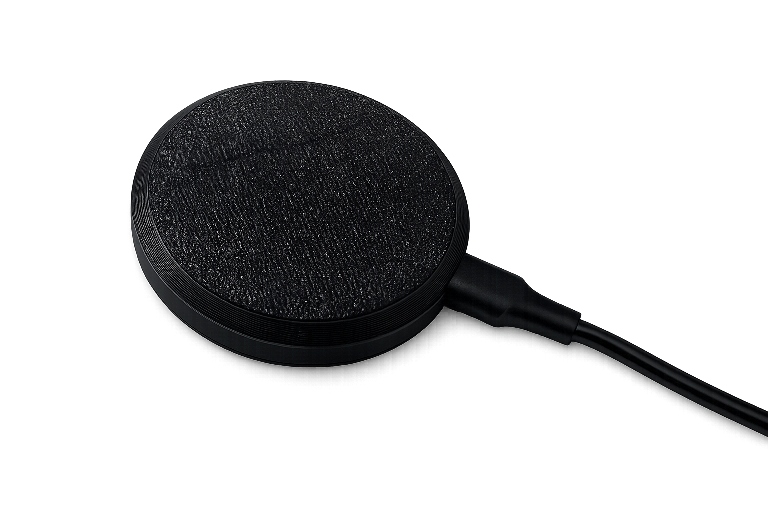

- ESP-Now s USB-C – na USB je sériový port, který po přijetí dat z ESP-Now zašle data v ASCII formátu pro další zpracování. Formát dat je ve tvaru: T1;T2;T3;T4;BAT;CRC například: 20.56;22.13;20.81;26.56;3.92;91.
- ESP-Now s UART – přijímač disponuje nízkoúrovňovými piny Rx,Tx 3.3V , po přijetí dat z ESP-Now zašle data v ASCII formátu. Formát dat je ve tvaru: T1;T2;T3;T4;BAT;CRC.

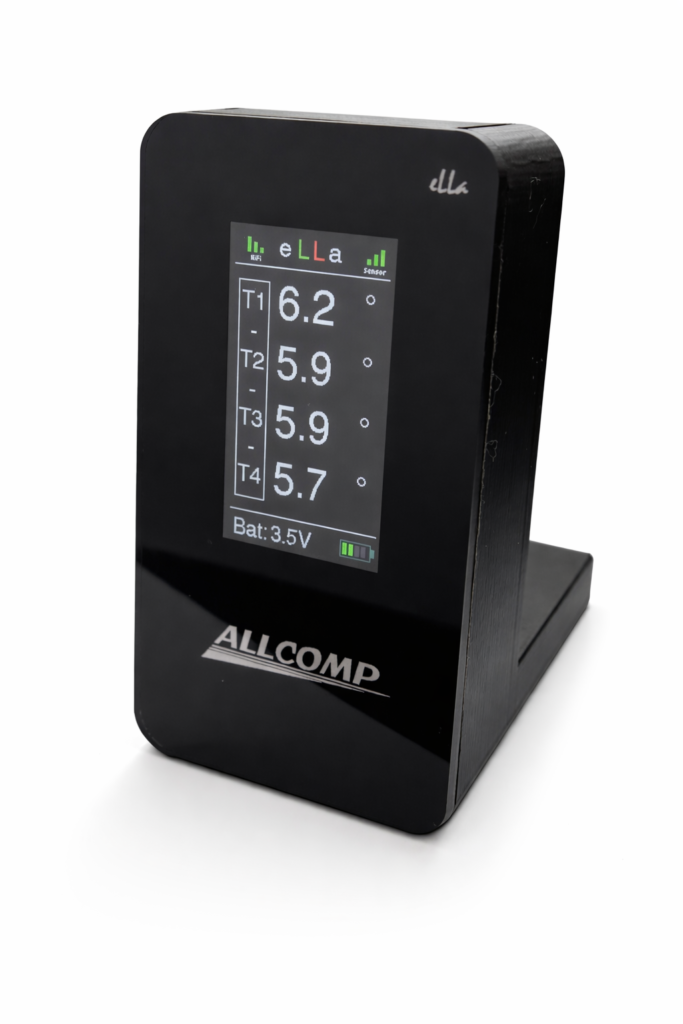

- ESP-Now s displejem 1.9″ – zařízení rovnou zobrazuje data z teploměrné tyče na grafickém displeji. Data o čtyřech teplotách, stavu baterie a stavu připojení k teploměrné tyči.
- ESP-Now s displejem 1.9″ a cloudovým úložištěm – zařízení stejně jako předchozí varianta zobrazuje data z teploměrné tyče na grafickém displeji a zároveň pomocí připojení k WiFi, zasílá data do cloudové aplikace, ve které se ukládají pro podrobnější vyhodnocení prostřednictvím grafu – viz níže: zakázkové aplikace
Příklad zpracování dat:

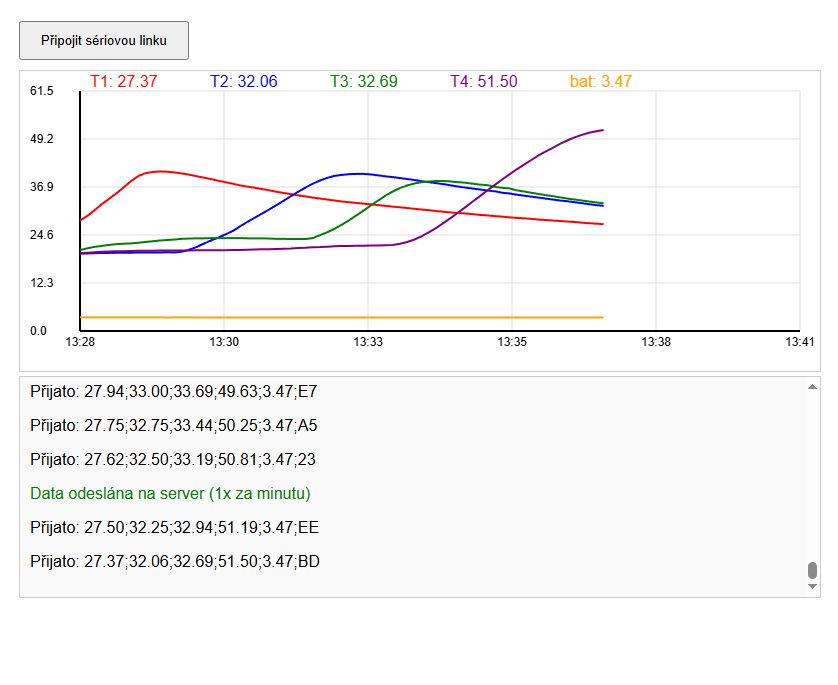

Postupné zahřívání tyče v místech jednotlivých sensorů

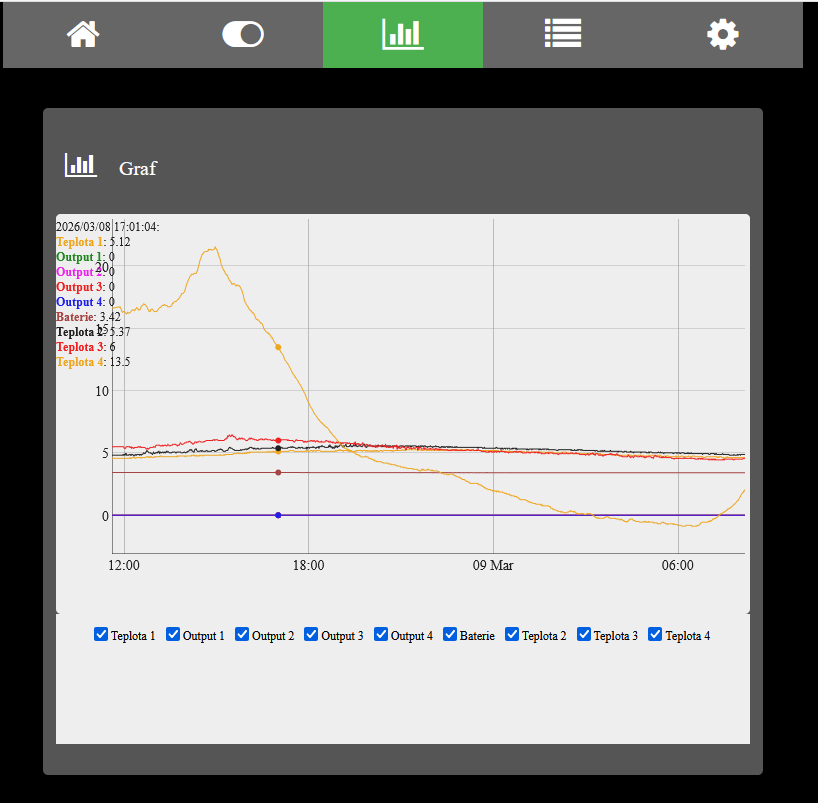

Zakázková aplikace s daty při 3/4 ponoření do kapaliny:
