Radarový senzor přítomnosti osob – 24 GHz
Inteligentní detekce přítomnosti osob s nastavitelným dosahem 1–4 metry. Vlastní vývoj a výroba.
Moderní radarový senzor přítomnosti osob využívající technologii 24 GHz umožňuje spolehlivou bezkontaktní detekci osob ve sledovaném prostoru. Na rozdíl od běžných pohybových PIR čidel dokáže radarová technologie rozpoznat nejen pohyb, ale také přítomnost osoby s minimálním pohybem.
Základem zařízení je radarový modul HLK-LD2450, doplněný o vlastní řídicí elektroniku a firmware vyvinutý naší společností.
Senzor je navržen s důrazem na jednoduchost použití, univerzální napájení a snadnou integraci do dalších zařízení. K dispozici je ve dvou mechanických provedeních – kulatém a hranatém.
Jak senzor funguje?
Senzor využívá mikrovlnnou radarovou technologii pracující na frekvenci 24 GHz. Radar průběžně sleduje vymezený prostor a vyhodnocuje přítomnost osob.
Jakmile je v nastavené detekční oblasti rozpoznána osoba, dojde k sepnutí výstupního reléového kontaktu NO. Po odchodu osoby z detekčního prostoru se kontakt automaticky rozepne.
Detekční vzdálenost lze jednoduše nastavit pomocí jumperu ve čtyřech úrovních: 1, 2, 3 nebo 4 metry. Nastavení nevyžaduje žádné programování ani připojení k počítači.
Díky vlastnímu řídicímu firmwaru je detekce vyhodnocována přímo v zařízení a výsledkem je jednoduchý spínací signál pro další elektroniku nebo automatizační systém.
Hlavní vlastnosti
- Radarová technologie 24 GHz – detekce pohybu a přítomnosti osob i při minimálním pohybu.
- Nastavitelný dosah 1–4 m – jednoduchá volba pomocí jumperu.
- Napájení 5–24 V DC – široký rozsah napájecího napětí.
- Reléový výstup NO – spínací kontakt pro ovládání externích zařízení.
- Spínání nízkého napětí do 48 V / 2 A – určené pro nízkonapěťové aplikace.
- Automatické vypnutí po odchodu osoby – bez nutnosti dalšího ovládání.
- Funkce nezávislá na osvětlení – detekce i v úplné tmě.

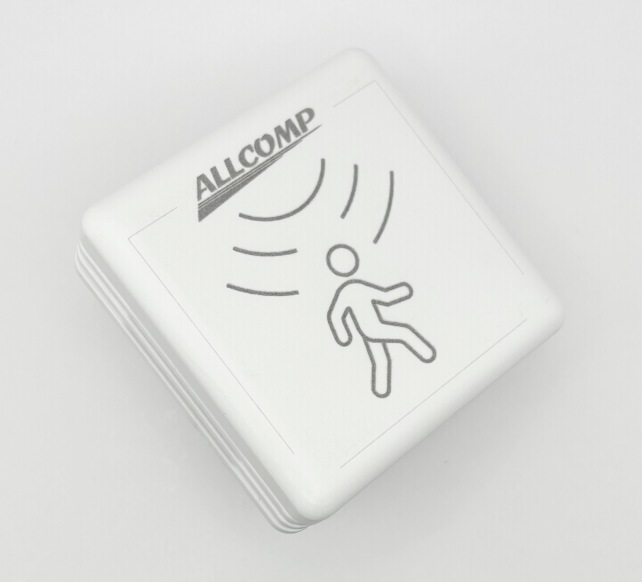

- Dvě mechanická provedení – kulaté a hranaté.
- Vlastní elektronika a firmware – vyvinuto společností Allcomp a.s.
- Možnost zákaznických úprav – přizpůsobení hardwaru i softwaru konkrétní aplikaci.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typ zařízení | Radarový senzor přítomnosti osob |
| Radarový modul | HLK-LD2450 |
| Pracovní frekvence | 24 GHz |
| Napájecí napětí | 5–24 V DC |
| Detekční vzdálenost | 1 / 2 / 3 / 4 m |
| Nastavení vzdálenosti | Jumper |
| Výstup | Reléový kontakt NO |
| Maximální spínané napětí | 48 V |
| Maximální proud kontaktu | 2 A |
| Chování výstupu | Sepnutí při detekci, rozepnutí po odchodu osoby |
| Mechanické provedení | Kulaté / hranaté |
| Elektronika | Vlastní návrh Allcomp a.s. |
| Firmware | Vlastní vývoj Allcomp a.s. |
| Zákaznické úpravy | Hardware i firmware |
Výstup je v základním provedení určen pro nízkonapěťové aplikace. Maximální přípustné zatížení závisí také na charakteru spínané zátěže. Pro jiné požadavky na spínání lze připravit zákaznickou variantu.
Možnosti použití
Radarový senzor přítomnosti osob nachází uplatnění všude tam, kde je potřeba automaticky reagovat na přítomnost člověka.
Typickými příklady jsou:
- Automatické osvětlení – chodby, schodiště, technické místnosti, kanceláře a další prostory.
- Řízení ventilace – aktivace větrání při přítomnosti osob.
- Inteligentní budovy – integrace do systémů automatizace.
- Průmyslová automatizace – detekce přítomnosti obsluhy u technologických zařízení.
- Úspora elektrické energie – automatické vypínání zařízení při nepřítomnosti osob.
- Zákaznické elektronické systémy – jednoduché začlenění do vlastních konstrukcí.
Vlastní vývoj a možnost zákaznických úprav
Nejsme pouze prodejcem hotového radarového modulu. Jsme vývojáři a výrobci kompletního zařízení.
Společnost Allcomp a.s. navrhuje vlastní elektroniku, vyvíjí řídicí firmware a zajišťuje výrobu výsledného produktu. Díky tomu nejsme omezeni pouze funkcemi standardního provedení a dokážeme zařízení přizpůsobit konkrétním požadavkům zákazníka.
Nastavitelná časová prodleva vypnutí
V základním provedení dochází po odchodu osoby z detekční oblasti k automatickému rozepnutí relé.
Na přání lze firmware upravit tak, aby relé zůstalo sepnuté ještě po nastavenou dobu od poslední detekce. Tím lze zabránit nežádoucímu vypínání připojeného zařízení při krátkodobé ztrátě detekce.
Možná je také hardwarová úprava s miniaturním nastavovacím potenciometrem (trimrem), pomocí kterého lze časovou prodlevu jednoduše nastavit přímo na senzoru.
Detekce okolního osvětlení
Další možností je doplnění senzoru o snímání intenzity okolního osvětlení.
Zařízení pak může například automaticky spínat osvětlení pouze tehdy, pokud je v prostoru přítomna osoba a současně je intenzita denního světla nedostatečná.
Při dostatečném osvětlení zůstane relé vypnuté, přestože senzor osobu detekuje.
Takové řešení je vhodné zejména pro energeticky úsporné řízení osvětlení chodeb, schodišť, kanceláří a technických prostor.
Komunikační rozhraní Modbus, CAN, ESP-NOW a Wi-Fi
Pro integraci do rozsáhlejších řídicích systémů lze připravit zákaznické varianty s digitální komunikací.
Podle požadavků aplikace nabízíme možnost vývoje provedení s rozhraním:
- Modbus RTU / RS485 – komunikace s PLC, průmyslovými řídicími systémy a automatizací budov.
- CAN bus – integrace do technologických a řídicích zařízení.
- ESP-NOW – bezdrátový přenos informací mezi kompatibilními zařízeními.
- Wi-Fi – připojení do lokální sítě a integrace do IoT aplikací.
Komunikační varianty mohou umožnit nejen předávání informace o přítomnosti osoby, ale podle zvoleného řešení také přenos dalších údajů nebo vzdálenou konfiguraci senzoru.
Diagnostika a monitoring prostřednictvím USB-C

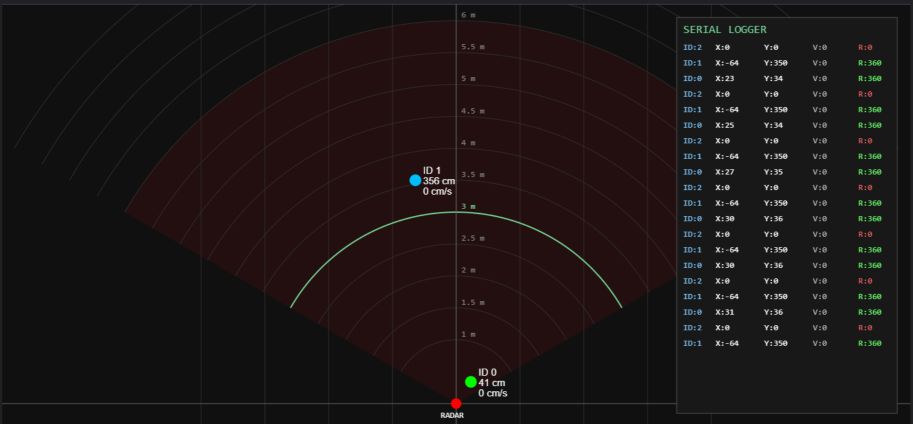

Senzor je vybaven diagnostickým konektorem USB-C, který umožňuje připojení zařízení k počítači a průběžné sledování jeho činnosti.
Pro tento účel jsme vyvinuli také vlastní PC aplikaci, která přijímaná diagnostická data zobrazuje v přehledné a srozumitelné podobě (Human Readable).
Prostřednictvím diagnostického rozhraní lze v reálném čase sledovat informace o činnosti senzoru, vyhodnocování radarové detekce a aktuálním provozním stavu zařízení.
Tato funkce je užitečná zejména při instalaci, testování, nastavování detekčního prostoru a následné diagnostice.
Další individuální úpravy
Na základě požadavků zákazníka lze upravit například detekční logiku, časování výstupu, napájecí napětí, typ a zatížitelnost výstupu, mechanické provedení nebo způsob komunikace.
Díky vlastnímu vývoji elektroniky a firmwaru dokážeme připravit i řešení určená pro sériovou výrobu a integraci do dalších výrobků.
Český vývoj a výroba – Allcomp a.s.
Senzor přítomnosti osob je výsledkem vlastního vývoje společnosti Allcomp a.s.
Naším cílem je nabídnout nejen funkční a spolehlivé zařízení, ale také možnost jeho dalšího rozvoje podle potřeb konkrétní aplikace.
Hledáte radarový senzor pro vlastní výrobek, průmyslové zařízení nebo automatizační systém?
Kontaktujte nás. Rádi s vámi projdeme technické požadavky a navrhneme vhodné řešení, včetně případných úprav elektroniky, firmwaru a mechanického provedení.
Allcomp a.s. – vývoj elektroniky, vlastní firmware a výroba elektronických zařízení.
